真空干燥箱之加熱管結構分析
FZG-4型真空干燥烘箱

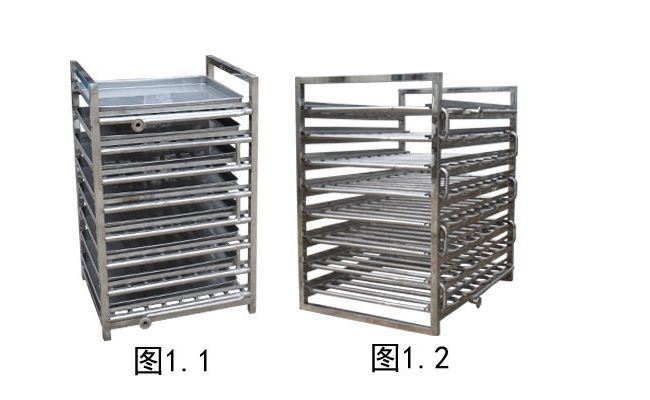

真空干燥箱的加熱管結構一般分為兩種，一種為橫豎結構的加熱烘架，如圖1.1，一種為盤管式的結構加熱烘架，如圖1.2
兩種加熱管結構的最大區別并非在于外表，而在于管管之間的間距。
橫豎結構的加熱烘架的優點有：加熱面積可根設計變化，一般要比盤管式的加熱面積要大一些，因為其加熱管與加熱管之間的間距是可以根據設計不同而不同的，加熱管可密可疏，設計為密結構的加熱管，可用于水加熱和蒸汽加熱兩種，設計為疏結構的只可用于蒸汽加熱，因為水加熱需較大的加熱面積。我公司生產的此種類加熱烘架可用于水加熱和蒸汽加熱兩用型的真空干燥箱。
橫豎結構的加熱烘架的缺點有：制作成本因加熱管較密而較高，制作難度較盤管式的要難，其焊接處較多，因此在試驗和檢驗漏氣上較盤管式的要復雜些；
盤管式結構加熱烘架的優點有：結構簡單，焊接少，易查漏氣，易清潔，制作成本較低。
盤管式結構加熱烘架的缺點有：加熱面積較少，一般只適用于蒸汽加熱型真空干燥箱。盤管間的間距較固定，其由加熱管彎管器大小所決定。
